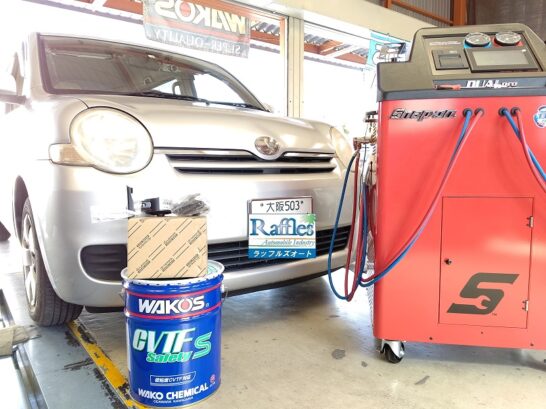

奈良県 北葛城郡 からの
トヨタ シエンタ SIENTA NCP81 に
ラッフルズオート ✘ WAKO’S ワコーズ ✘ スナップオン デュアルプロ 体感メンテナンス
+一般整備

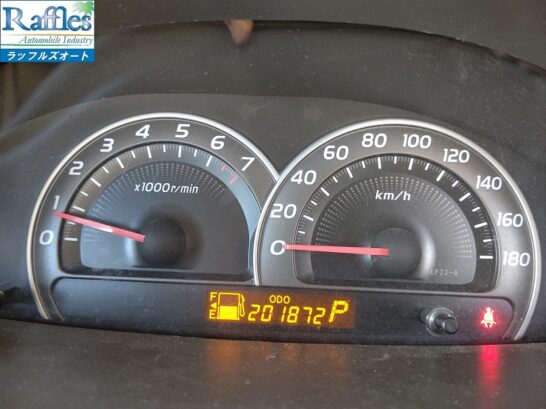

走行距離は 201,872キロです。
問い合わせ・・・・
「お世話になります。5月に整備していただいた◯◯と申します。車種はシエンタNCP81です。
今回CVTフルードと、エンジンマウントの交換をお願いしたいのですが可能でしょうか。
◯月◯〜◯の間で空きありますでしょうか。宜しくお願い致します。」と
ご相談・予約の上、来店いただきました。
預かり作業です。
今回、作業内容をご相談の結果・・・
Safety-S CVTF
Snapon DUALPRO ✘ PAC-P
エンジンマウント×３

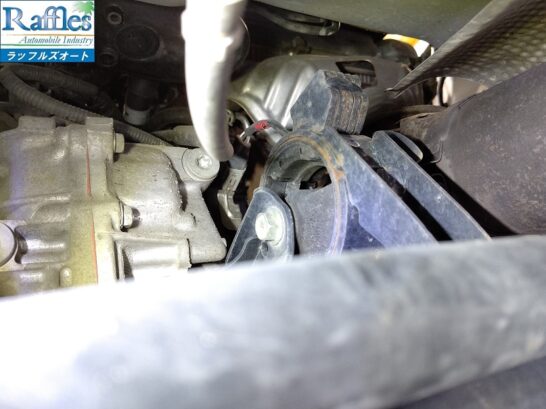

エンジンマウント交換（3箇所）

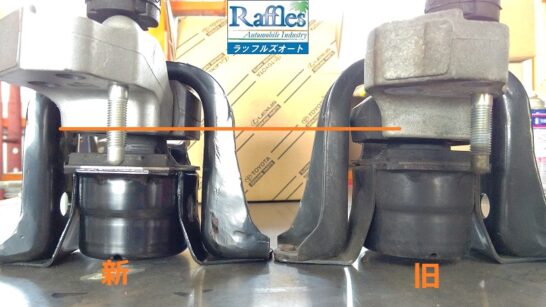

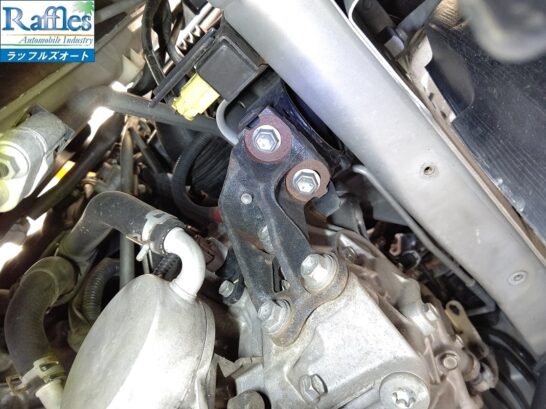

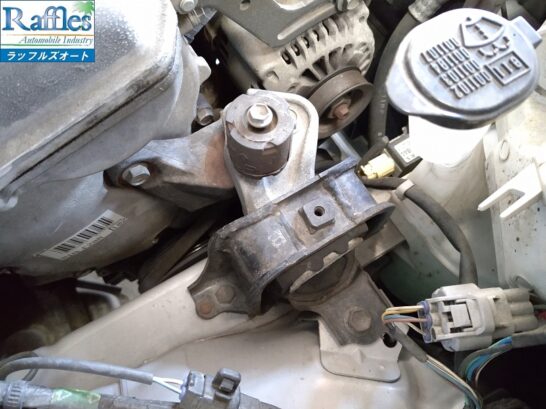

・右側
経たりで下がっているのが分かりますね。

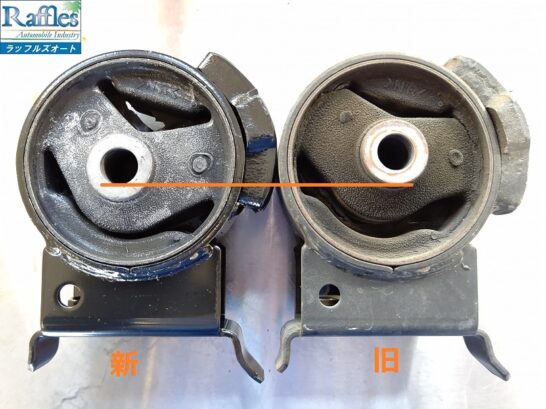

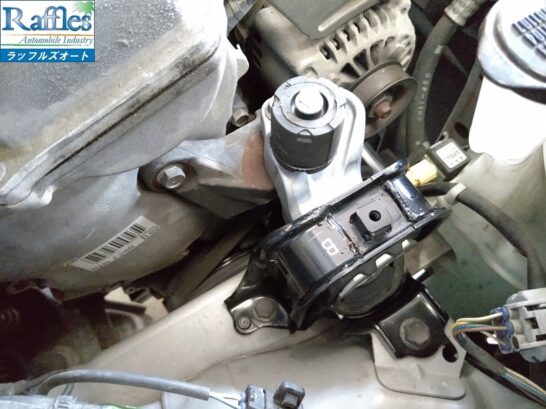

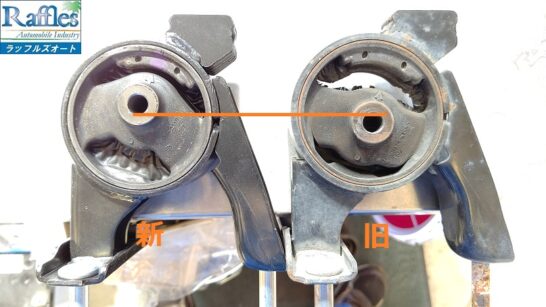

・左側
経年で穴の位置が違うのが分かりますね。

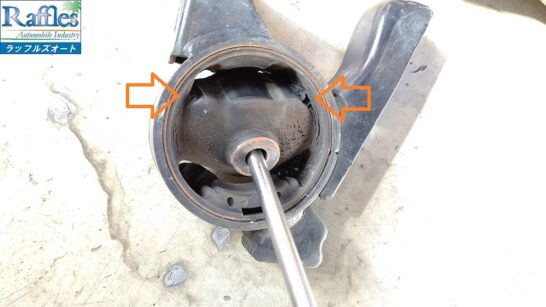

経年劣化でゴムも千切れてます。
・後側

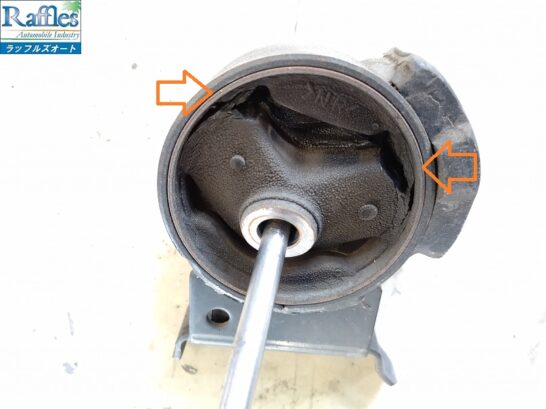

完全にゴムが変形して穴の位置も違うのが分かりますね。
経年劣化でゴムも千切れてます。

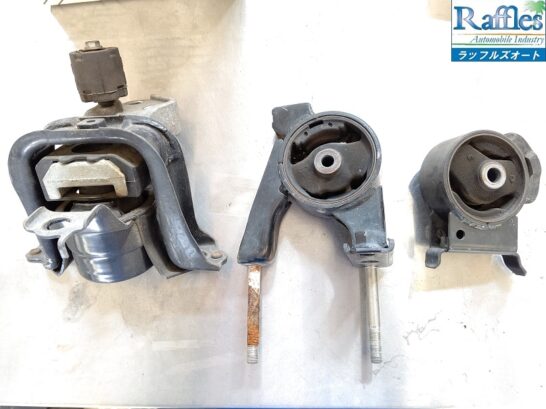

残骸たち・・・
続いて・・・
ワコーズ セーフティS CVTFを用いて
トルコン太郎 PLUS !! で 圧送式 にて
オートマフルードの定期入替交換！！
なにか不具合・故障してからでは遅い！！
乗りっぱなしは、いけませんよ！！
メンテナンスは、とても重要です！！
・診断機によるデジタルチェック・・・・
異常なし
専用特殊アダプター装着

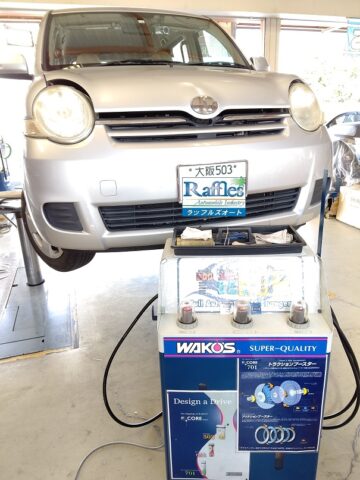

シエンタさんとトルコン太郎 PLUS !!さんを
交換効率のよい 圧送式 で接続します。
※交換方法種別※
※圧送式 は、オイルラインに接続してアイドリング状態でのフルードの循環を利用する高い交換率で交換が可能な交換方法です。（クリーニング 可）
※循環式 は、アイドリング状態でレベルゲージから抜き取り・交換する方法です。（クリーニング 不可）
※ドレンアウト式 は、オイルパンドレンから抜き取り・交換する方法です。（クリーニング 不可）

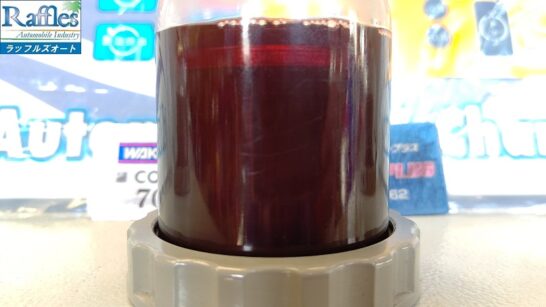

まず現状の交換前のオートマフルードの状態です。
ご覧の通り、まだ透けもありチョイ微細金属粉とスラッジの対流舞です。
♣ここから効率のよい入れ替え と
パワーアップ！！ミッション内部クリーニング（新油の洗浄効果でミッション内部をすすぎ洗いして剥がされたスラッジをフィルターで除去・回収）を開始します。
ここがミソ！

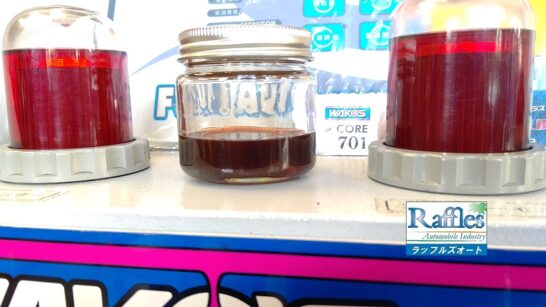

左から 新品油・元油・現クリーニング終了油 の順です。

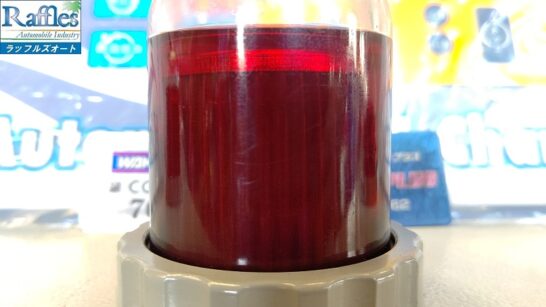

ここまで 新油入れ替え と パワーアップ！！ミッション内部クリーニング で
始めのチョイ濁り状態からクリアな新油に近い状態になりました・・・
超スッキリクリア！！
気持ちがいい！！
定期交換でCVTを常に良い状態を保つことが長持ちの秘訣！！
ここでオートマオイルの入れ替え作業は終わりです。
最終油量の調整・モロモロ（ここがミソ！）で完了です。
完全入替交換のこだわり
選択オイルの性能を１００％味わってほしい。
車の性能を存分に引き上げたい。
♠オートマフルードもエンジンオイルと同じで定期的に交換していただいてコンディションの良い状態を保つことを心がけてくださいね。
なにか不具合・故障が発生したから交換するのではありませんよ。
交換をしなければ・・・
伝達効率も落ち、発進、加速も悪くなり、燃費も悪くなりますし、変速ショックが大きくなってきますよ。
オートマフルード（CVTフルード）はAT車の血液です。
オートマフルード（CVTフルード）交換は不可欠です！！
ワコーズ WAKO'S ATF には・・・
続いて・・・

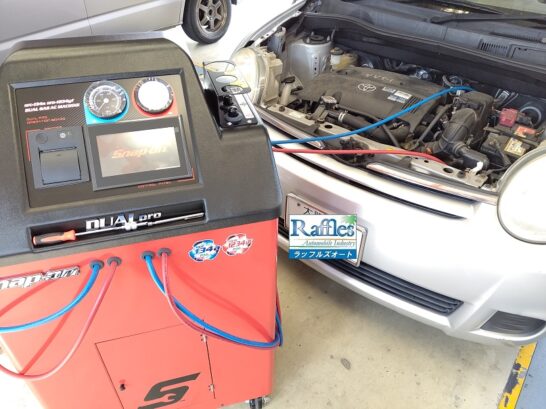

スナップオン デュアルプロ Snapon DUALPROを用いて
エアコンガスクリーニング
エアコンガスクリーニングとは、車両のエアコン回路からガスを回収し、確実な真空引きによるエアコン内乾燥と高純度再生されたフロンガスを正確に計量充填することによって、全ての車両においてエアコンサイクルのバランスを整える事を目的とする作業です。
定期的なガスクリーニングを行うことによって、最新のエアコンシステムにおいても、常に最適なエアコン環境を保つことが出来る為、故障を未然に防ぎ、エアコンによる燃費・電費の低下を最小限に抑えることが出来ます。
2段階オイルセパレーターと大型特殊フィルターで、冷媒ガスからオイル成分やガスの不純物を99.99%まで除去できる技術（特許）を搭載
車両から回収されるフロンガスには、コンプレッサーオイルが3.2％（32000ppm）前後含まれており、従来のフロン回収再生機では1.0％（10000ppm）までが限界でした。
カーエアコンサービスステーションでは高純度再生機能により※0.0025%（25ppm）まで低減できます。（※当社測定による）回収、再生されたフロンガスはリスクを負うことなく安全に再利用できます。
まず、現状の状態・・・
新車からエアコンガスの補充は無し。
過去にパワーエアコンプラスの施工を2回あり。
泡泡でガス不足ですね・・・

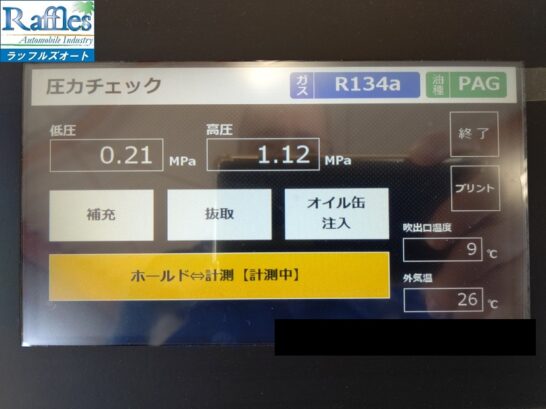

圧力チェック
最大風量・最低温度・内気循環・吹出口前方向 設定
エンジン始動・アイドル状態
低圧 0.21・高圧 1.12
外気温 26度 吹き出し口温度 9度

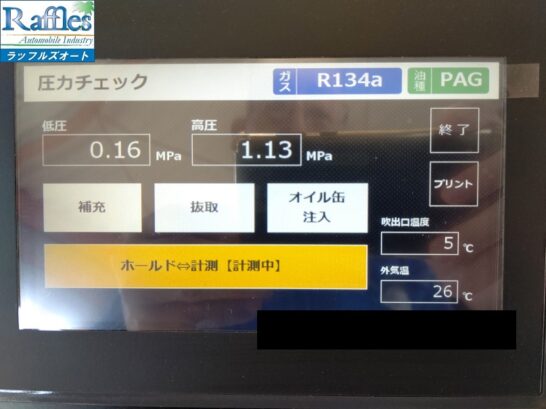

エンジン回転 ・1,500rpm維持
低圧 0.16・高圧 1.13
外気温 26度 吹き出し口温度 5度

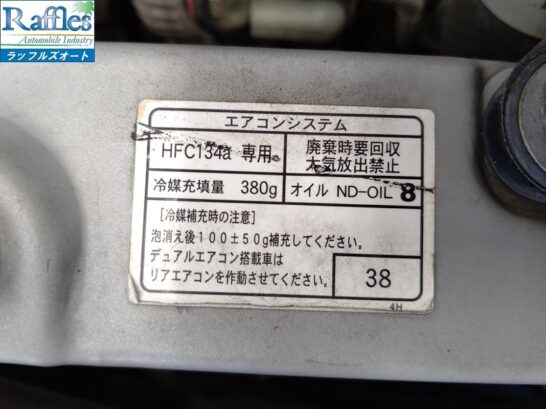

ガス規定量 380g
ワコーズ PAC-P パワーエアコンプラス 同時施工
★特長
・コンプレッサーの 潤滑性を向上 させ、カーエアコンの フリクションを軽減 し、カーエアコン使用時の 燃費悪化とパワーロスを低減 します。
・耐摩耗性・シール性・防食性を向上し、コンプレッサー・エキスパンションバルブ・Oリング・ゴムホースなど、エアコンシステムの耐久性を向上させます。
・システム内部の汚れを取り除き分散させることで、熱交換率を高め、エアコンの冷房効率を向上させるとともに、システム内の目詰まりを予防します。
・安定した強い油膜を形成し、コンプレッサーの作動音・振動などを低減します。
施工後の状態・・・

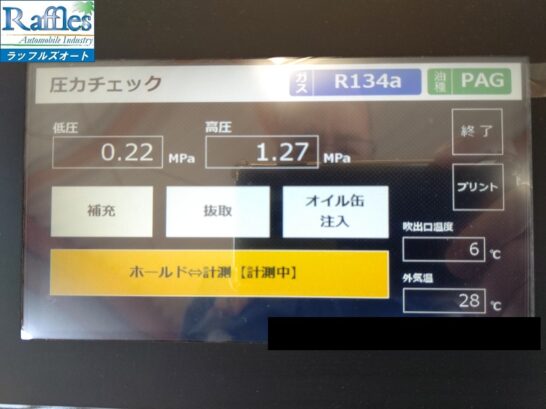

エンジン始動・アイドル状態
低圧 0.22・高圧 1.27
外気温 28度 吹き出し口温度 6度

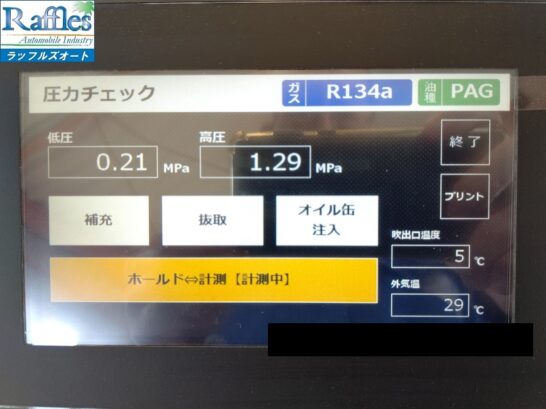

エンジン回転・ 1,500rpm維持
低圧 0.21・高圧 1.29
外気温 29度 吹き出し口温度 5度
施工前のガス不足であろう状態でも、圧力は適正範囲にいるということは、
コンプレッサーが・・・・
必死に頑張っとんねん～
飼い主様の為に、黙々と汗水垂らし休まず働いてます！？
悲鳴を上げた時には・・・・涙

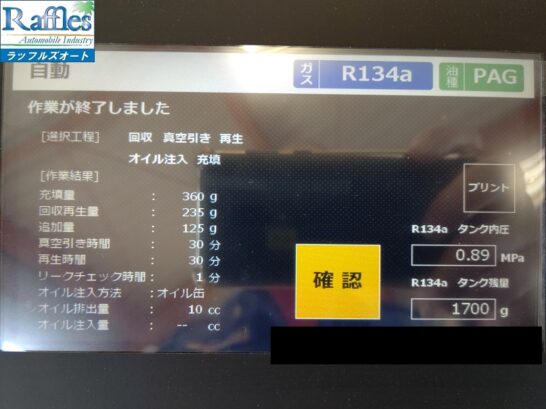

施工結果・・・
規定量380g の車両から
デュアルプロ内に回収できたガス量が 235g
追加ガス量 125g ＋ PAC-P内 20g 計 145g
ガス量が減っていても吹き出し口の冷えをそれなりに保っているのは
その分コンプレッサーが通常より多くの作動（頑張っている）をしている
イコール エンジンの動力をその分消費している。
エアコンは効いているが、燃費も悪くなり・機器への負荷が多くなり・
消耗も激しくなり・異音発生したり・最悪は壊れるかな？壊れないかな？・・・
なんでもほったらかしはアカンですよ！
乗りっぱなしは、いけませんよ！！
メンテナンスは、とても重要です！！
コンプレッサーの負荷が減ると負担軽減になり機器の延命に繋がります！！
コンプレッサーの作動時間が短いことは、燃費・電費の向上に繋がります！！
壊れると高くつくカーエアコンのシステムを守り、地球環境にも優しい一石二鳥
正常なカーエアコンでも年間少しづつガスが抜けて（水分混入）いきますので
定期的に施工することで安心感を得ることができますね。
♠オーナー様、この度は当店のご利用誠にありがとうございました。
またのご来店心よりお待ちしております♠
車は元気に走ってなんぼ！
内燃機関のメンテナンスも忘れずに！
